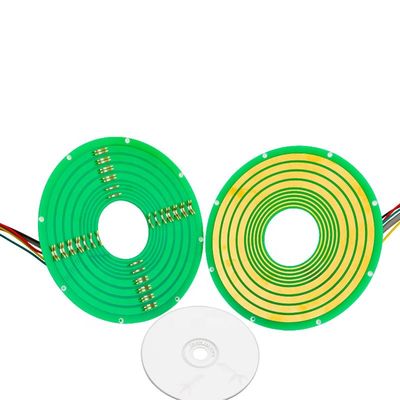

Pancake Slip Ring LPK-serie met 5 schakelingen 12A stroom en 240 VDC spanning voor industriële apparatuur
Productdetails
| Circuitnummer | 5 | Huidige beoordeling | 12a |
|---|---|---|---|
| Spanning | 240 VDC | Werksnelheid | 0 tot 60 t/min |
| Werktemperatuur | -20~+60℃ | Diëlektrische sterkte | ≥ 500VAC@50Hz |
| Isolatie | 300MΩ@300VDC | Elektrisch geluid | ≤70mΩ |
| Contactmateriaal | Edelmetaal | Woningmateriaal | FR-4 |
| Gatdiameter | φ60mm | Beschermingscijfer | IP54 |
| Ethernet-ondersteuning | 1 paar * 100 M | Dikte | 6 mm |
| Stijl | de ring van de pannekoekmisstap | ||
| Markeren | 5 circuits pannenkoek slip ring,12A Stroomclassificatie LPK slip ring,240 VDC Spanning Rotary Slip Ring |
||
Productomschrijving
Pancake Sleepring - 60mm Gatgrootte, 4 Circuits met Ethernet Transmissie
Productbeschrijving
Koopjesprijs Alleen in Alibaba
De LPKS060-0412-E2 is een compacte sleepring van de LPK-serie van JINPAT, speciaal ontworpen voor rotatiesystemen met beperkte verticale installatieruimte. Met een minimale dikte van slechts 6 mm, beschikt deze sleepring over zowel koperen ring- als borstelcontacten rondom een centraal gat voor optimale ruimte-efficiëntie.
Deze pin-aansluitingssleepring maakt continue rotatie mogelijk terwijl stroom of data wordt overgedragen tussen stationaire en roterende delen in elektromechanische systemen. De standaardeenheid beschikt over gouden contacten aan de roterende interface en kleurgecodeerde draadkabels voor vereenvoudigde elektrische aansluitingen.
Belangrijkste Kenmerken
- Hoge rotatiesnelheid mogelijkheid
- Betrouwbaar contact met lichtgewicht ontwerp
- Minimale fysieke ruiswerking
- 360° continue rotatie voor stroom- en signaaloverdracht
- Geen interferentie of verbindingsverlies
- Snelle levering beschikbaar
Maatwerk Oplossingen
- Kant-en-klare foto-elektrische encoderopties
- Keuze uit massieve of holle assen
- Andere gespecialiseerde oplossingen beschikbaar
Technische Specificaties
| Parameter | Waarde |
|---|---|
| Circuits | 5 |
| Stroomsterkte | 4ckt*12A, 1paar*100M Ethernet |
| Spanning | 240 VDC |
| Diëlektrische Sterkte | ≥500VAC@50Hz tussen circuits |
| Isolatie | 300MΩ@300VDC |
| Elektrische Ruis | ≤70mΩ |
| Werksnelheid | 0-60 RPM |
| Contactmateriaal | Edelmetaal |
| Behuizing | FR-4 |
| Gatdiameter | φ60mm |
| Bedrijfstemperatuur | -20°C tot +60°C |
| Beschermingsgraad | IP54 |
Primaire Toepassingen
- Elektrische apparaten en apparatuur
- CT medische beeldvormingsmachines
- Miniatuur robotica
- LED-displaysystemen
- Compacte elektronische apparaten
Productvisualisaties
Over JINPAT Electronics
JINPAT Electronics, opgericht in 1996, is een toonaangevende fabrikant die gespecialiseerd is in industriële sleepringen voor diverse toepassingen. Ons productassortiment omvat Capsule Sleepringen, Door-gat Sleepringen, Grootstroom Sleepringen, Coaxiale Draaikoppelingen, Glasvezel Sleepringen en meer. We ondersteunen maatwerkoplossingen voor gespecialiseerde vereisten, waaronder Ethernet, USB, HDMI, Sensor, CAN Bus en andere interfaces.
Alle producten worden vervaardigd onder ons ISO9001:2008/ISO14001:2015 gecertificeerde kwaliteitsmanagementsysteem, wat betrouwbaarheid en prestaties garandeert.
