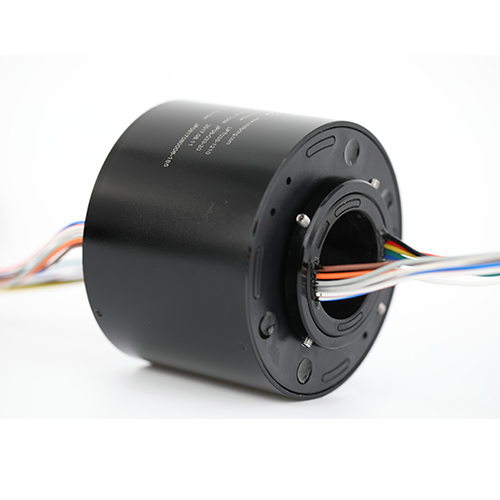

50 mm door het gat slip ring 6 circuits 5A 300rpm

  • 50mm Through Hole Slip Ring 6 Circuits 5A 300rpm
Plaats van herkomst Guangdong, China
Merknaam JINPAT
Modelnummer LPT050-0605
Min. bestelaantal 1
Prijs $112.90-136

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Gatgrootte 50 mm Circuits 6
Stroom per circuit 5a Werksnelheid 0-300rpm
Spanningsbeoordeling 380VAC/DC of hoger Contactmateriaal Edelmetaal
Buitendiameter 119 mm Werktemperatuur -10~ +50
Werkvochtigheid 60% RH of hoger Diëlektrische sterkte ≥200V@50Hz tussen elk circuit
Isolatieweerstand 50MΩ@ 500VDC Elektrisch geluid 30mΩ min
Lodd draadlengte 300 mm (11,811 inch) Woningmateriaal Aluminiumlegering
Koppel ≤ 9,25 g*m
Markeren

50mm door de Ring van de Gatenmisstap

,

6 schakelingen glijring 5A

,

300 rpm slip ring met garantie
Productomschrijving
High Performance Slip Ring - 50 mm gatgrootte, 6 circuits, 5A

De LPT050-0605 glijring heeft 6 verbindingen met 5A per ring.Met behulp van geavanceerde vezelborsteltechnologie, biedt deze slip ring superieure prestaties met meerdere contactpunten per borstelbundel, lage contactkracht en minimale slijtage.

Belangrijkste kenmerken
  • 50 mm doorboor ontwerp
  • Compacte buitendiameter van 119 mm
  • Opties voor modulaire configuratie
  • met een vermogen van niet meer dan 50 W
  • met een vermogen van niet meer dan 50 W
  • Staallagers en bewerkte as/behuizing voor ruwe omgevingen
  • Standaard kraagmontage (optioneel flens)
  • Meerdere uitvoeropties beschikbaar
  • Standaard zilveren ringen (goud optioneel)
  • Verzegelde eenheid voor bescherming
  • Continu 360° rotatie mogelijk
Technische specificaties
Parameter Specificatie
Vervaardiging van elektrische apparaten 1-24 circuits
Werksnelheid 0-300 rpm
Werktemperatuur -10°C tot +50°C
Werkvochtigheid 60% RH of hoger
Elektrische specificaties
Standaardspanning 380 VAC/DC of hoger
Huidige rating 2A/5A/10A/15A per schakeling
Dielectrische sterkte ≥200V@50Hz tussen elk circuit
Isolatieweerstand 50MΩ@ 500VDC
Elektrisch lawaai 30 mΩ Min
Mechanische specificaties
Contactmateriaal Edel metaal
Lange looddraad Standaard 300 mm (11.811 inch)
Huismateriaal Aluminiumlegering
Torsen ≤ 9,25 g*m (referentiewaarde)
Bescherming IP50
50 mm door het gat slip ring 6 circuits 5A 300rpm 0
Prestatievoordelen
  • Efficiënte overdracht van besturings- en gegevenssignalen
  • Fiberbrushtechnologie maakt onderhoudsvrije werking mogelijk (geen smering vereist)
  • Modulair ontwerp maakt aanpassing mogelijk door middel van standaard productietechnieken
  • Aanpassingen voor specifieke toepassingsvereisten
Typische toepassingen
  • Verpakkings- en verpakkingsmachines
  • Systemen voor het verwerken van halfgeleiders
  • Industriële automatiseringsapparatuur
  • Vertoonapparatuur voor exposities
  • Medische diagnostische apparatuur
  • Roterende indextabellen
  • Procesbesturingssystemen
  • Noodverlichtingssystemen
  • Robotica en palletmachines
  • Torens en kabelrolletjes voor zwaar materieel
50 mm door het gat slip ring 6 circuits 5A 300rpm 1 50 mm door het gat slip ring 6 circuits 5A 300rpm 2
Producenteninformatie
  • 12,000+ vierkante meter productiefaciliteit
  • 500+ geschoolde werknemers
  • Erkend als nationaal hoog- en nieuwtechnologisch bedrijf
  • Houder van 69 technologiepatenten
  • Wereldwijde partnerschappen met toonaangevende industriële ondernemingen
  • 10,000+ succesvolle ontwerpen in meerdere industrieën
  • Opgericht in 1996 met meer dan 20 jaar ervaring in O&O
  • Op maat gemaakte technische oplossingen beschikbaar
  • Snelle levering op standaardproducten
50 mm door het gat slip ring 6 circuits 5A 300rpm 3 50 mm door het gat slip ring 6 circuits 5A 300rpm 4 50 mm door het gat slip ring 6 circuits 5A 300rpm 5 50 mm door het gat slip ring 6 circuits 5A 300rpm 6
Vaak gestelde vragen
Wat is een slip ring?

Een glijring is een elektromechanisch apparaat dat de overdracht van vermogen en elektrische signalen tussen stationaire en roterende structuren mogelijk maakt.Het elimineert de noodzaak van hangende draden in roterende systemen, waardoor de mechanische prestaties worden verbeterd en de werking wordt vereenvoudigd.

Welke soorten slip ringen leveren jullie?
  • elektrische slipringen (capsule, doorboor, miniatuur)
  • Signal slip ringen (USB, glasvezel, hoge frequentie)
  • Pneumatische/hydraulische roterende verbindingen
  • Op maat gemaakte oplossingen
  • Grote productiemodellen
Hoe kies ik de juiste slip ring?

De selectie vereist details over de operationele parameters van uw applicatie, waaronder het aantal circuits, de spannings-/stroomvereisten, de bedrijfssnelheid en de montageconfiguratie.Ons engineering team kan helpen met de juiste selectie of maatwerk ontwerp.

Biedt u op maat gemaakte slip ring oplossingen?

Ja, ons ingenieursteam kan op maat gemaakte oplossingen ontwikkelen die zijn afgestemd op uw specifieke eisen.
