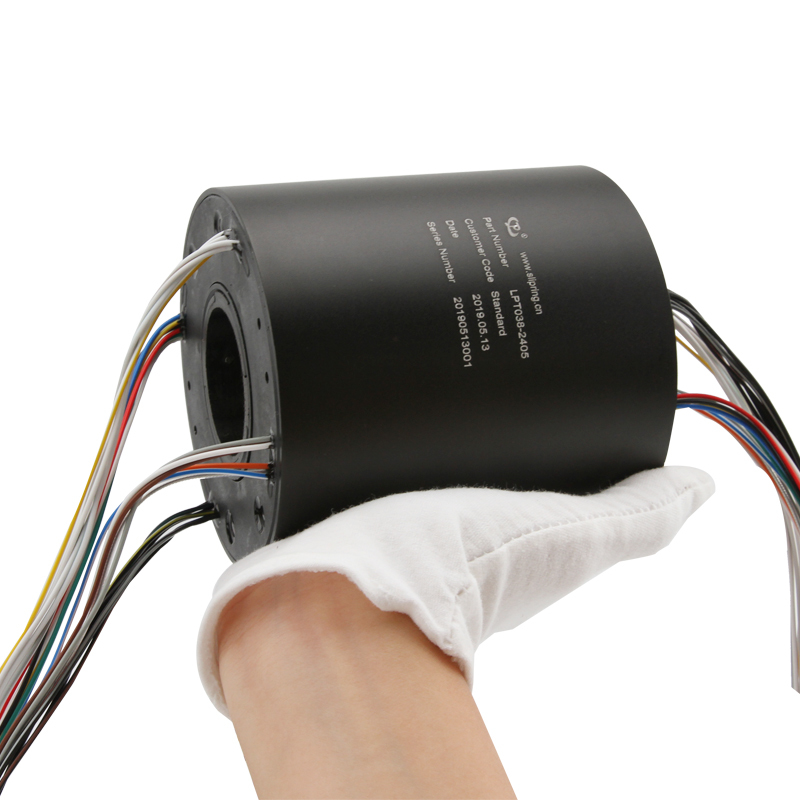

24 Circuit 5A door gat glijring met 38.1mm Bor

  • 24 Circuit 5A Through Hole Slip Ring with 38.1mm Bore
Plaats van herkomst Guangdong, China
Merknaam JINPAT
Modelnummer LPT038-2405
Min. bestelaantal 1
Prijs $195.90-236

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Kringen 24 Huidige rating 5A
De diameter van het gat 38,1 mm Rotatiesnelheid 0-300rpm
Spanning 240 VAC/DC Dielectrische sterkte 1000VAC@50Hz
Isolatieweerstand ≥500MΩ@500VDC Dynamische contactweerstand 1MΩ min.
Contactmateriaal Ingenieursplastic Huismateriaal Aluminium
Torsen ≤ 0,1 N.m/6 circuits, +0,03 N.m/6 circuits Draadtype Teflon of andere
Draadlengte rotor/stator: 300 mm Temperatuurbereik Industrieel: -20°C~+60°C Militair: -50°C~+80°C
Beschermingsgraad IP50
Markeren

5A Door het gat glijring

,

38.1 mm boring slip ring

,

24-circuit slip ring
Productomschrijving
Elektrische holle as, 360° roterende kracht Boring Grootte 38.1mm 24 Circuits 5A, door de boring slip ring
Productkenmerken
Aantekening Waarde
Type Elektronisch accessoire
Vervaardiging van elektrische apparaten 24
Huidige rating 5A
De diameter van het gat 38.1 mm
Productbeschrijving
Goedkope prijs alleen in Alibaba
24 Circuit 5A door gat glijring met 38.1mm Bor 0
Een korte inleiding
De LPT-serie bestaat uit doorboor slip ringen (het middelste gat kan door de aandrijfschacht, gas-vloeistof doorgang gaan; het kan ook hoge frequentie, glasvezel, encoder, golfgeleider,gas-, vloeistof- en andere verbindingen)Het gebruik van geavanceerde vezelborstel zorgt voor betrouwbaar contact onder extreem lage wrijving. Het middelste gat is beschikbaar van 0 tot 1000 mm. De stroom is van mA tot 5000 ampère.De spanning kan tot 10000 volt zijn., die volledig kan voldoen aan de verschillende behoeften van de transmissie.
Kenmerken
  • Analoog- en digitaal signaal verzenden
  • Het vermogen en het signaal worden gemengd verzonden en de signaalcategorieën zijn als volgt:
    • Ethernet: snelheid (10Mbps/100Mbps/1000Mbps)
    • Industriële Ethernet: EtherNet, EtherCAT, ProfiNet, Powerlink, SercosIII/IP, enz.
    • HD-video: SDI, LVDS, enz.
    • Seriecommunicatie: RS232, RS485, RS422, enz.
    • Universale seriebus: USB2.0
    • Industrial Fieldbus: CANBus, ProfiBus, InterBus, CC-Link, DeviceNet, enz.
    • Sensorsignaal: thermische weerstand, thermocouple, spanningsmeter, enz.
  • Lange levensduur, onderhoudsvrij
  • Makkelijk te installeren
Hoofdtoepassingen
Industriële automatiseringsapparatuur, Medische apparatuur, Windenergieapparatuur, Testapparatuur, Exhibition/display apparatuur, Robots, Draaiplaatapparatuur, Vermaakapparatuur, Spoorwegapparatuur,Verpakkingsmachines, scheepsapparatuur, bouwmachines.
Technische specificaties
Elektrische en elektronische apparatuur Mechanische apparatuur Milieu
Aantal circuits: 06/12/18/24 Rotatiesnelheid: 0-300 tpm Temperatuur: Industrieel: -20°C~+60°C Militair: -50°C~+80°C
Stroom: 5A (signaal)/10A/15A Contactmateriaal: ingenieursplastic Vochtigheid: 60% RH of hoger
Spanning: 240 VAC/DC Housingsmateriaal: aluminium Beschermingsgraad: IP50
Dielectrische sterkte: 1000VAC@50Hz Tork: ≤ 0,1 N.m/6 circuits, +0,03 N.m/6 circuits
Isolatieweerstand: ≥ 500MΩ@500VDC Draadtype: Teflon of andere Levensduur: 10 miljoen (aanpasbaar)
Dynamische contactweerstand: 1mΩ min. Draadlengte: rotor/stator:300 mm
Kleurcode draad
24 Circuit 5A door gat glijring met 38.1mm Bor 1
Productschema
24 Circuit 5A door gat glijring met 38.1mm Bor 2
Onze voordelen
Welkom bij JINPAT Electronics.
Het leveren van gratis oplossingen voor aangepaste slip ringen, het creëren van aandrijving voor uw technologie
  • Met een grote fabriek van meer dan 12.000 vierkante meter en meer dan 500 werknemers.
  • Het bedrijf is bekroond met de titel "National High and New Technology" en heeft 69 patenten verkregen.
  • Langdurige samenwerking met wereldberoemde ondernemingen en agenten over de hele wereld.
  • Met meer dan 10.000 ontwerpen met succes in civiele, militaire, commerciële en industriële toepassingen.
  • Opgericht in 1996, met meer dan 20 jaar productie- en O & O-ervaring.
  • Het leveren van gratis op maat gemaakte slip ringen oplossingen, die geschikt kunnen zijn voor een verscheidenheid van apparatuur
  • Snelle levering
24 Circuit 5A door gat glijring met 38.1mm Bor 3
Veelgestelde vragen
1Wat doen we?
We richten ons op het ontwikkelen, ontwerpen en produceren van hoogwaardige slippers en bieden verschillende oplossingen voor roterende systemen.
2Wat is een slip ring?
Een slipring is een elektromechanisch apparaat dat de overdracht van vermogen en elektrische signalen van een stationaire naar een roterende structuur mogelijk maakt.Een slip ring kan worden gebruikt in elk elektromechanisch systeem dat rotatie vereist tijdens het verzenden van stroom of signalenHet kan de mechanische prestaties verbeteren, de werking van het systeem vereenvoudigen en schade-gevoelige draden uit bewegende verbindingen verwijderen.
3Wat voor soort slip ringen bieden we?
  • Elektrische slip ringen (capsule slip ring, doorboor slip ring, miniatuur slip ring, enz.)
  • Signal slip rings (USB2.0/USB3.0 slip ring, glasvezel roterende verbinding, high frequency slip ring, enz.)
  • Pneumatische/hydraulische roterende verbindingen
  • Op maat gemaakte slip ringen
  • Grote serie
4Hoe kies ik een slip ring?
De juiste selectie van een slipringoplossing vereist details over de operationele parameters van uw toepassing, waaronder totale schakelingen, spanning en ampère per schakel, bedrijfssnelheid en montage-type.Als u ervan overtuigd bent dat een aangepaste / aangepaste oplossing waarschijnlijk nodig is of hulp nodig heeft bij uw keuzeNeem contact met ons op om te beginnen.
5Levert u aangepaste slip ringen?
Ja, als u ervan overtuigd bent dat een aangepaste / aangepaste oplossing waarschijnlijk nodig is of hulp nodig heeft bij uw selectie, neem dan contact met ons op om te beginnen.Onze ingenieurs zullen de perfecte oplossing voor uw behoeften bedenken..
