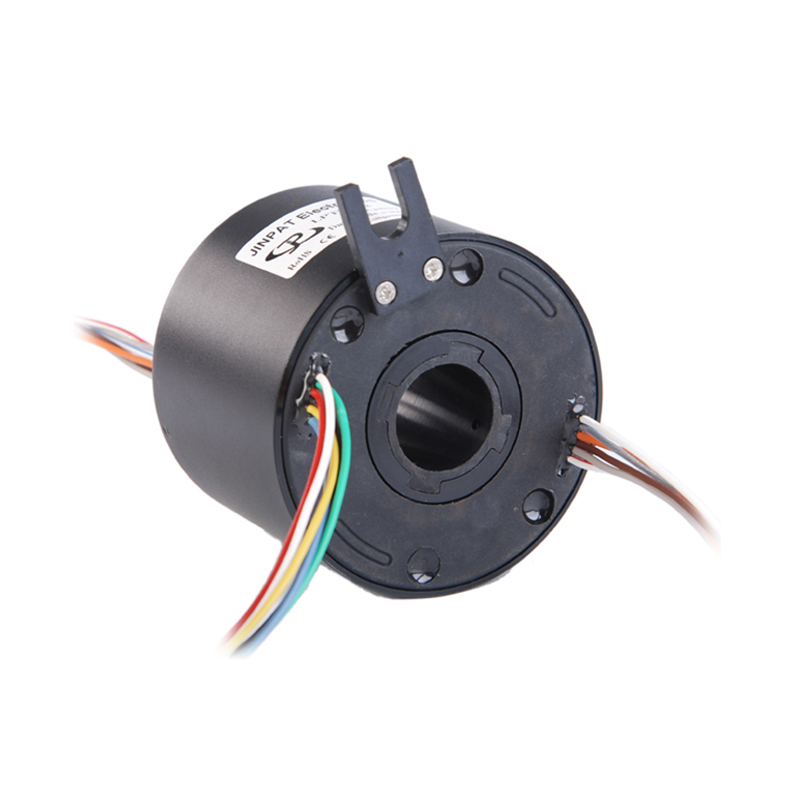

70 mm doorboor slip ring 6 circuits 10A per ring
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Grootte van het gat | 70 mm | Aantal circuits | 6 kringen |
|---|---|---|---|
| Stroom per circuit | 10 A | Werksnelheid | 0-400 tpm |
| Werktemperatuur | -20℃ aan +60℃ | Werkvochtigheid | 60% relatieve vochtigheid of hoger |
| Standaardspanning | 380V AC/DC of hoger | Dielectrische sterkte | ≥800V @50Hz |
| Isolatieweerstand | 50MΩ @500VDC | Elektrisch Lawaai | ≤ 30mΩ |
| Contactmateriaal | Edel metaal | Lange looddraad | 300 mm |
| Huismateriaal | Aluminiumlegering | Beschermingsklasse | IP44 of hoger |
| Torsen | ≤ 9,25 g*m | ||
| Markeren | 70mm door droegen Misstapring,6 schuifring 10A,Door gat glijring 10A |
||
Productomschrijving
Doorboor slip ring - 15A 38mm 6 Circuit met boor
Productkenmerken
| Type | Elektronisch accessoire |
| Model | Door een slip ring |
| Grootte van het gat | 70 mm |
| Aantal circuits | 6 circuits (10A per ringstroom of routingsignaal) |
| Torsen | Minder dan 9,25 g*m (voor verwijzing) |
Productoverzicht
Deze high-performance doorboor slip ring beschikt over een 70mm ongehinderde boor voor het routeren ruimte voor hydraulische, pneumatische, of concentrische as montage.het biedt meerdere contactpunten per borstelbundel met lage contactkracht en slijtage.
Belangrijkste specificaties
| Vervaardiging van elektrische apparaten | 6 schakelingen (1-24 schakelingen module optionele) |
| Werksnelheid | 0-400 t/min |
| Werktemperatuur | -20°C tot +60°C |
| Werkvochtigheid | 60% RH of hoger |
| Standaardspanning | 380 V AC/DC of hoger |
| Huidige rating | 10A per schakeling (2A/5A/15A optioneel) |
| Dielectrische sterkte | ≥ 800V@50Hz tussen elk circuit |
| Isolatieweerstand | 50MΩ@ 500VDC |
| Elektrisch lawaai | ≤ 30mΩ Min |
| Contactmateriaal | Edel metaal |
| Lange looddraad | Standaard 300 mm (11.811 inch) |
| Huismateriaal | Aluminiumlegering |
| Bescherming | IP44 of hoger |
Belangrijkste kenmerken
- Ontwerp met een doorsnede van 70 mm
- Compacte buitendiameter van 135 mm
- Modulair ontwerp met flexibele schakelconfiguraties
- Ondersteunt circuits tot 20-50 ampère
- Continu werken bij snelheden tot 400 t/min
- Lagers en bewerkte assen van staal voor ruwe omgevingen
- Standaard kraagmontage met optionele flensmontage
- Meerdere uitvoeropties beschikbaar
- Standaard zilvergeplatte ringen (goudgeplatte optioneel)
- Verzegelde eenheid voor bescherming
Technische voordelen
- Compatibel met databusprotocollen
- Lange onderhoudsvrije levensduur zonder smeermiddel
- 360° continue rotatie voor stroom-, signaal- en vloeistofoverdracht
- Aanpasbaar voor specifieke omgevingsomstandigheden
- Fiberbrush-technologie voor betrouwbare werking
- Modulair ontwerp voor flexibele configuraties
Producenteninformatie
JINPAT Electronics is gespecialiseerd in hoogwaardige slip ring oplossingen met:
- 12,000 vierkante meter productiefaciliteit met meer dan 500 werknemers
- Nationale Hoge en Nieuwe Technologie certificering met 69 patenten
- Meer dan 20 jaar R&D- en productie-ervaring sinds 1996
- 10,000+ succesvolle ontwerpen voor civiele, militaire, commerciële toepassingen
- Wereldwijde partnerschappen met grote ondernemingen
Vaak gestelde vragen
Wat is een slip ring?
Een glijring is een elektromechanisch apparaat dat de overdracht van vermogen en elektrische signalen van stationaire naar roterende structuren mogelijk maakt.verbetering van de mechanische prestaties en eliminatie van hangende draden.
Welke soorten slip ringen zijn er beschikbaar?
We leveren elektrische slip ringen, signaal slip ringen, pneumatische / hydraulische roterende verenigingen, en maatwerk oplossingen voor verschillende toepassingen.
Biedt u op maat gemaakte oplossingen?
Ja, ons engineering team kan op maat gemaakte slip ring oplossingen ontwikkelen op basis van uw specifieke eisen voor circuits, spanning, snelheid en montage.
