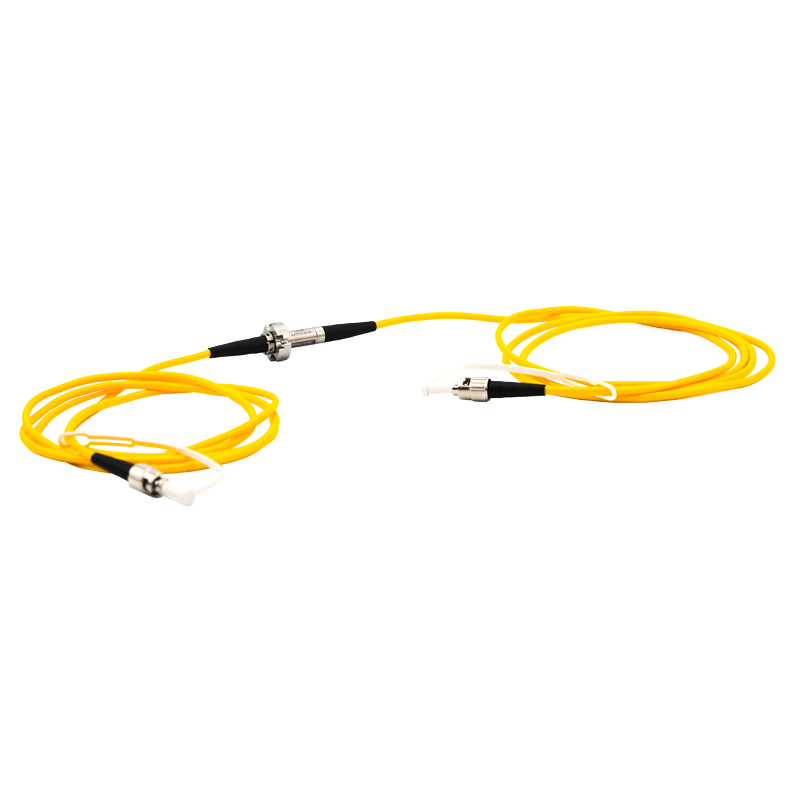

Vezeloptische roterende verbinding 1 kanaal 650-1650nm IP68 2000 RPM
Contacteer me voor vrije steekproeven en coupons.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Kanaalnummer | 1 | Golflengtebereik | 650-1650nm |
|---|---|---|---|
| verlies van invoeging | <2db> | Werksnelheid | 2000 t/min |
| Werktemperatuur | -40°C tot +85°C | Huismateriaal | Roestvrij staal |
| Type verpakking | Varkensstaart aan beide uiteinden | Vezeltype | Enige Wijze of Multimode |
| Vezelmanteltype | 900um, 2mm, 3mm | Type aansluiting | ST, FC, LC, SC (PC / APC) |
| Bergingstemperatuur | -50°C tot +85°C | Trillingsweerstand | MIL-STD-167-1A |
| Schokbestendigheid | Mil-std-810G | Beschermingsgraad | IP68 |
| Het verwachte Leven | 200-400 miljoen beurten | ||
| Markeren | 1-kanaals vezeloptische roterende verbinding,IP68 Roterende verbinding met glasvezel,650-1650nm vezeloptische roterende verbinding |
||
Productomschrijving
Glasvezel roterende gewricht - LPFO -serie
High-performance signaalslipring met IP68-bescherming en 2000 tpm werksnelheid
Ontworpen voor cardiovasculaire detector (OCT) -toepassingen, heeft dit glasvezelroterende roterende gewricht lage inzetverlies en high-speed gegevensoverdracht tussen stationaire en roterende onderdelen.
Productkenmerken
| Type | Accessoires |
| Kanaalnummer | 1 |
| Golflengte bereik | 650-1650 nm |
| Invoegverlies | <2DB |
| Werksnelheid | 500 tpm |
| Werktemperatuur | -55 ~+85 ℃ |
| Stijl | Glasvezel roterende gewricht |
Productbeschrijving
De LPFO -serie glasvezel roterende verbindingen van Jinpat zijn ontworpen voor betrouwbare gegevensoverdracht in roterende systemen. Deze precisiecomponenten zijn voorzien:
Belangrijke functies
- Ingebouwde interface ondersteunt een snelle plug-in-verbinding
- Lage invoegverlies met een hoog rendementsverlies
- EMI-vrije langeafstandsignaaltransmissie
- High bandbreedte mogelijk
- Contactloze, wrijvingsvrije werking
- Compact en lichtgewicht ontwerp
- Multi-channel opties beschikbaar
- Meerdere pakketconfiguraties
- IP68 bescherming tegen water en stof
- Trillingen en schokbestendig
Productvoordelen
- Uitgebreide levensduur (200-400 miljoen rotaties)
- Kosteneffectieve oplossing
- Flexibele glasvezeldraadaansluitingen
- Snelle leveringsopties
- Aangepaste oplossingen beschikbaar
Technische specificaties
| Golflengte bereik | 650-1650 nm |
| Invoegverlies | <2DB |
| Variatie in invoegverlies | <± 0,25 dB (<± 0,15 dB normaal) |
| Retourverlies (enkele modus) | > 40dB (> 45dB normaal); > 55DB |
| Maximale werksnelheid | 2000 tpm |
| Woningmateriaal | Roestvrij staal |
| Pakkettype | Staart aan beide uiteinden |
| Vezeltype | Enkele modus of multimode |
| Type vezelmantel | 900um, 2 mm, 3 mm |
| Type connector | ST, FC, LC, SC (PC / APC) |
| Opslagtemperatuur | -50 ~+85 ℃ |
| Werktemperatuur | -40 ~+85 ℃ |
| Trillingsweerstand | MIL-STD-167-1A |
| Schokweerstand | MIL-STD-810G |
| Beschermingscijfer | IP68 |
| Verwacht leven | 200-400 miljoen beurten |
Toepassingen
- Satelliet grondstations
- Radarsystemen voor luchtverkeersleiding
- Militaire radarinstallaties
- Video -bewakingssystemen
- ECS (milieucontrolesystemen)
Productafbeeldingen
Over Jinpat Electronics
Jinpat Electronics, opgericht in 1996, is een toonaangevende fabrikant van industriële slipringen met:
- Productiefaciliteit van 12.000+ vierkante meter met 500+ werknemers
- 69 Patenten en "National High and New Technology" -herkenning
- 20+ jaar R&D en productie -ervaring
- 10.000+ succesvolle ontwerpen voor civiele, militaire en industriële toepassingen
- Wereldwijde partnerschappen met gerenommeerde ondernemingen
- ISO9001: 2008/ISO14001: 2015 gecertificeerde kwaliteitsmanagement
- Snelle levering en aangepaste oplossingen
Veelgestelde vragen
Wat is een slipring?
Een slipring is een elektromechanisch apparaat dat stroom- en signaaltransmissie tussen stationaire en roterende structuren mogelijk maakt, waardoor schade-gevoelige bungelende draden in roterende systemen worden geëlimineerd.
Welke slipringen bieden we aan?
- Elektrische slipringen (capsule, door-boring, miniatuur)
- Signaalslipringen (USB, glasvezel, hoge frequentie)
- Pneumatische/hydraulische roterende vakbonden
- Aangepaste slipringoplossingen
- Grote volumerie
Hoe kies je een slipring?
Selectie vereist details over de circuits van uw applicatie, spanning/stroomvereisten, bedrijfssnelheid en montageconfiguratie. Onze ingenieurs kunnen helpen met aangepaste oplossingen.
Biedt u aangepaste slipringen aan?
Ja, ons technische team ontwikkelt op maat gemaakte oplossingen voor specifieke applicatie -eisen. Neem contact met ons op om uw behoeften te bespreken.
