2-kanaals coaxieel roterend gewricht 50Ω/75Ω voor CCTV Pan Tilt

  • 2-Channel Coaxial Rotary Joint 50Ω/75Ω for CCTV Pan Tilt
Plaats van herkomst Guangdong, China
Merknaam JINPAT
Modelnummer LPCC-02
Min. bestelaantal 1
Prijs $53

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Specifieke Impedantie 50Ω/75Ω Werksnelheid 0-100 t/min
Werktemperatuur -40°C tot +80°C Werkvochtigheid 60% RH of hoger
Frequentiebereik Gelijkstroom-3GHz Gemiddelde ladingsmacht 100W @ DC-2GHz 60W @ DC-3GHz
Isolatieweerstand ≥100MΩ@500VDC Dielectrische sterkte ≥ 1000V@50GHz
verlies van invoeging <1.5dB@3GHz VSwr 1.8 max.
VSWR WAUW 0,1 dB max Fase WOW 1°
Trekkracht 10N Huismateriaal Messing/Zinkbewerking
Kabellengte 250 mm
Markeren

twee-kanaals coaxiale roterende verbinding

,

50Ω coaxiale roterende verbinding voor CCTV

,

75Ω kanteling van het roterende gewricht
Productomschrijving
2-kanaals slipring Coaxiale roterende gewricht werken soepel en betrouwbaarheid, voor CCTV Pan Tilt
Productspecificaties
Attribuut Waarde
Type Elektronische accessoires
Specifieke impedantie 50Ω/75Ω
Werksnelheid 0-100 tpm
Werktemperatuur -40 ℃ ~ +80 ℃
Werkvochtigheid 60%RV of hoger
Productbeschrijving

RF coaxiale roterende gewricht is een mechanisch-elektrische integratiecomponent geïnstalleerd op kabels of instrumenten om elektrische verbindingen te verzenden of te verbreken, terwijl rotatie mogelijk is.

Belangrijke functies
  • Contactonderdelen zijn voorzien van zeldzaam metaal met vaste goudplating voor verbeterde duurzaamheid
  • Langdurige, antioxidant slipringontwerp zorgt voor een verlengde levensduur van de services
  • Precisie-engineered contactparen voor betrouwbare signaaltransmissie
  • Compact ontwerp met lage koppelvereisten
  • Overdrachtscapaciteit van hoge bandbreedte met lage elektrische ruis
  • Beschikbaar voor snelle verzending om aan dringende vereisten te voldoen
Technische parameters
Frequentiebereik DC-3GHz
Gemiddeld laadvermogen 100W @ DC-2GHZ / 60W @ DC-3GHZ
Isolatieweerstand ≥100mΩ@500VDC
Diëlektrische sterkte ≥1000V@50 GHz
Invoegverlies <1.5db@3ghz
VSWR 1.8 Max
Woningmateriaal Messing/zinkplating
Contactmateriaal Goud tot goud
IP -beoordeling IP40
Beschikbare opties
  • High Speed -versies beschikbaar
  • Metaalbehuizingopties
  • Configuraties met een hoge afdichting
  • Aangepaste frequentiebereiken
  • Verschillende soorten eindkloofdraadplug
Toepassingen
  • Precisie -instrumenten en meetapparatuur
  • Militaire wapensystemen
  • Industriële procescontroleapparatuur
  • Indexeringstafels en roterende platforms indexeren
  • CCTV PAN/TILT CAMERA MUSTS
  • Robotica- en automatiseringssystemen
  • Tentoonstellings- en display -apparatuur
  • Medische diagnostische apparatuur
  • Luchtvaart- en ruimtevaartinstrumentatie
Productafbeeldingen

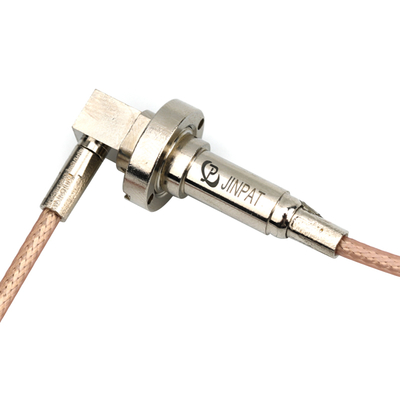

2-kanaals coaxieel roterend gewricht 50Ω/75Ω voor CCTV Pan Tilt 0
2-kanaals coaxieel roterend gewricht 50Ω/75Ω voor CCTV Pan Tilt 1
2-kanaals coaxieel roterend gewricht 50Ω/75Ω voor CCTV Pan Tilt 2
2-kanaals coaxieel roterend gewricht 50Ω/75Ω voor CCTV Pan Tilt 3
