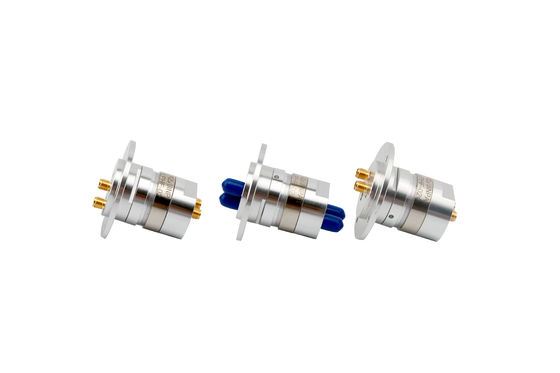

Eenkantig gleufring roterend gewricht met DC tot 18 GHz frequentiebereik en ruiten van roestvrij staal
Productdetails
| Frequentiebereik | Gelijkstroom aan 18 GHz | Piek maximum macht, | 1500 W @ 1 GHz |
|---|---|---|---|
| Fase WAUW (maximum graden) | 1 ° | Toevoegingsverlies, WAUW | 0,04 dB |
| IP-beschermingsniveau | IP 60 per EN 60529 | Casusmateriaal | Roestvrij staal |
| Materiaalcontact | Beryllium koper | Sollicitatie | Voertuigtorentjes |
| Markeren | de roterende verbinding van de misstapring,Overhaal Roterende Verbinding,De Ring van de enig Kanaalmisstap |
||
Productomschrijving
Enkelkanaals sleepring/draaikoppeling DC tot 18 GHz
Lichtgewicht ontwerp met berylliumkoperen contacten
RF coaxiale connectoren zijn essentiële componenten die op kabels of instrumenten worden geïnstalleerd om elektrische verbindingen in transmissielijnen tot stand te brengen of te verbreken. Als mechanische en elektrische integratieproducten bieden ze een economische en direct beschikbare oplossing voor compacte doorlopende boringconfiguraties.
Ideale toepassingen
- Videosystemen (CCTV-bewaking)
- Robotica en automatiseringsapparatuur
- Kabelhaspels en wikkelmachines
- Medische diagnostische apparatuur
- Verpakkingsmachines
Radiofrequentiespecificaties
| Parameter | Specificatie |
|---|---|
| Interfacetype | SMA Female (50 ohm) |
| Stijl | I-type |
| Frequentiebereik | DC tot 18 GHz |
| Piekvermogen, maximum | 1500 W @ 1 GHz |
| Gemiddeld vermogen, maximum | 200 W @ 1 GHz 70 W @ 12 GHz 50 W @ 18 GHz |
| VSWR, maximum | 1.20 @ 0 tot 6 GHz 1.25 @ 6 tot 12 GHz 1.30 @ 12 tot 18 GHz |
| VSWR WOW | 0.03 |
| Invoegverlies, maximum | 0.25 dB @ 0 tot 6 GHz 0.30 dB @ 6 tot 12 GHz 0.40 dB @ 12 tot 18 GHz |
| Invoegverlies WOW | 0.04 dB |
| Fase WOW (graden maximum) | 1° |
Mechanische en omgevingsspecificaties
| Parameter | Specificatie |
|---|---|
| Maximum rotatiesnelheid | 100 rpm |
| Minimale levensverwachting | 5 * 10⁶ omwentelingen |
| Startkoppel | 1 Ncm maximum |
| Continu rotatiekoppel | 1 Ncm maximum |
| Maximum axiale belasting op interface | ±5 N |
| Maximum radiale belasting op interface | ±5 N |
| Materiaal behuizing | Roestvrij staal |
| Contactmateriaal | Berylliumkoper |
| Geschat gewicht | 11,5 g |
| Markering | Zelfklevend etiket |
| Bedrijfstemperatuurbereik | -40 tot +70℃ |
| Opslagtemperatuurbereik | -50 tot +70℃ |
| Maximum bedrijfsvochtigheid (niet-condenserend) | 85% |
| Maximum opslagvochtigheid | 95% |
| IP-beschermingsniveau | IP 60 volgens EN 60529 |
Productdocumentatie
Overzichtstekening - Mechanische specificaties
Toepassingsvoorbeeld - Implementatie in de praktijk
