5-Kanaals Hoogfrequente Sleepring 5.25GHz IP40 30rpm

  • 5-Channel High-Frequency Slip Ring 5.25GHz IP40 30rpm
Plaats van herkomst China
Merknaam JINPAT
Certificering ISO9001.ISO14000.CE.UL.FCC.RoHS
Modelnummer LPFO-05D
Min. bestelaantal 1 stuks
Prijs negotiable
Verpakking Details Standaard/Op Aanvraag
Levertijd 2 weken ARO
Betalingscondities TT/CC/Paypal
Levering vermogen 500 stuks / week

Contacteer me voor vrije steekproeven en coupons.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Specificaties Kanaal K1-K5 Levensduur, Min 5 miljoen Revoluties
Materiaal van het lichaam Aluminiumlegering Case Surface Finish Geleidende oxydatie
IP-beschermingsniveau IP40 IP-beschermingsniveau IP40
Draaimoment 0.1 nm Isolatie 55 dB
Markeren

IP40 de ring van de hoge frequentiemisstap

,

30 rpm High Frequency Slip Ring
Productomschrijving

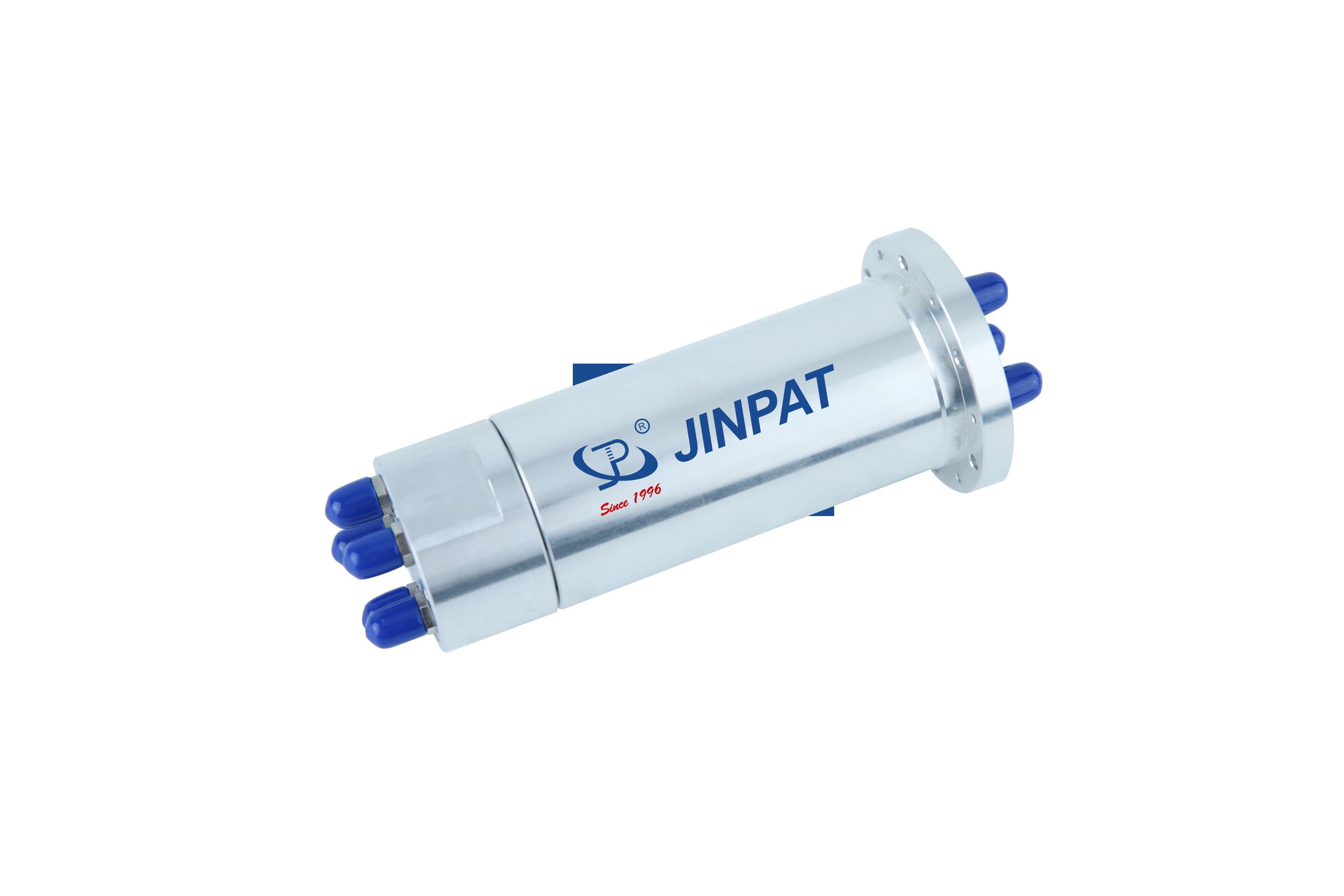

5-kanaals hoogfrequente slip ring IP40 30 rpm 5,25 GHz
Productoverzicht

De LPHF-05D is een compact, high-performance RF roterende gewricht ontwikkeld door JINPAT, ontworpen voor toepassingen die een stabiele, hoogfrequente signaaloverdracht in dynamische omgevingen vereisen.met ondersteuning voor maximaal 5 personen.25GHz over 5 onafhankelijke kanalen, zorgt het voor efficiënte gegevens- en stroomoverdracht in ruimtebeperkte, hoog betrouwbare systemen.

Belangrijkste kenmerken
Aantekening Waarde
Specificaties Kanaal CH1-CH5
Levenstijd, Min. Vijf miljoen revoluties
Materiaal van het lichaam Aluminiumlegering
Afwerking van het hoesoppervlak Conductieve oxidatie
IP-beschermingsniveau IP40
Rotatietoment 0.1Nm
Isolatie 55 dB
5-Kanaals Hoogfrequente Sleepring 5.25GHz IP40 30rpm 0
Productkenmerken
  • Hoogfrequente ondersteuning:Handhaaft RF-signaaloverdracht tot 5,25 GHz, ideaal voor real-time monitoring en hoge snelheidsgegevensuitwisseling.
  • EMI/RFI-bescherming:Geavanceerde afscherming en filtering zorgen voor een stabiele prestatie in lawaaierige omgevingen.
  • Multi-kanaalontwerp:5 kanalen voor gelijktijdige transmissie van RF-signalen en vermogen, waardoor de systeemintegratie wordt geoptimaliseerd.
  • Duurzaam bouwen:Precieze bewerking met hoogsterke legeringen voor langdurige betrouwbaarheid onder continue rotatie.
  • Snelle aanpassing:Ondersteunt 12 connectortypen (SMA, N, BNC, enz.) met snelle, op maat gemaakte oplossingen.
  • Hybride integratie:Kan worden gecombineerd met elektrische slip ringen voor gemengde signaal- en vermogenstransmissie.
Typische toepassingen
  • High-Definition videobewakingssystemen
  • Medische technische apparatuur
  • Radarsystemen
  • Elektronische tegenmaatregelen
  • Satellietcommunicatiesystemen
  • Hoogwaardige robotica
  • Elektro-optische module
Voor geïntegreerde oplossingen met elektrische slip ringen of extra signaaltransmissie vereisten, neem dan contact met ons op voor een op maat gemaakte oplossing op maat van uw behoeften.
5-Kanaals Hoogfrequente Sleepring 5.25GHz IP40 30rpm 1
Technische specificaties
Kanaal CH1 CH2 CH3 CH4 CH5 Startmoment 0.3Nm
Interface type SMA-F ((50Ω) SMA-F ((50Ω) SMA-F ((50Ω) SMA-F ((50Ω) SMA-F ((50Ω) Rotatietoment 0.1Nm
Type Ik... Ik... Ik... Ik... Ik... Rotatiesnelheid, Max. 30 rpm
Frequentiebereik DC-5.25 GHz DC-5.25 GHz DC-5.25 GHz DC-5.25 GHz DC-5.25 GHz Levenstijd, Min. Vijf miljoen revoluties
Peak Power, Max. 200 W 200 W 200 W 200 W 200 W Materiaal van het lichaam Aluminiumlegering
Gemiddeld vermogen 10W 10W 10W 10W 10W Afwerking van het hoesoppervlak Conductieve oxidatie
VSWR, Max. 2.0 2.0 2.0 2.0 2.5 Gewicht, ca. 0.5 kg
VSWR WOW 0.1 0.3 0.3 0.3 0.3 IP-beschermingsniveau IP40
Invoegverlies, Max. 1.5 dB 1.5 dB 1.5 dB 1.5 dB 1.5 dB Operatietemperatuur -40°C tot +65°C
Invoegingsverlies WOW 0.15 dB 0.3 dB 0.3 dB 0.3 dB 0.3 dB Bergingstemperatuur -50°C tot +70°C
Isolatie 55 dB
