1 kanaal HF roterende slip ring met 1500W piekvermogen en 18 GHz frequentiebereik

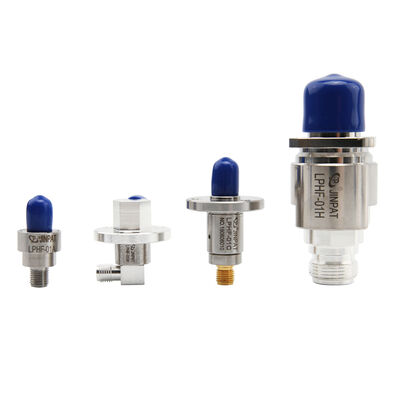

  • 1 Channel HF Rotary Slip Ring with 1500W Peak Power and 18 GHz Frequency Range

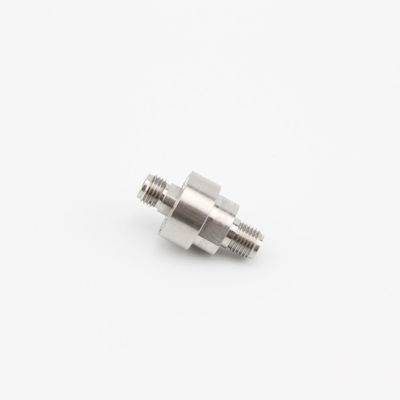

  • 1 Channel HF Rotary Slip Ring with 1500W Peak Power and 18 GHz Frequency Range

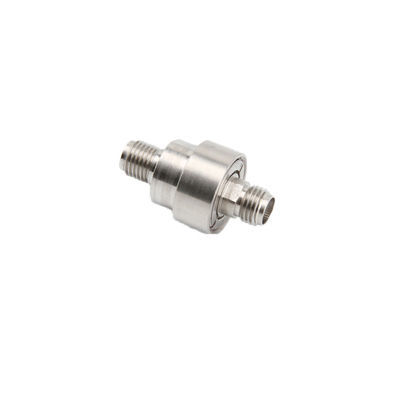

  • 1 Channel HF Rotary Slip Ring with 1500W Peak Power and 18 GHz Frequency Range
Plaats van herkomst China
Merknaam JINPAT
Certificering ISO/CE/RoHS/UL
Modelnummer Lphf-01A
Min. bestelaantal 10 STUKS
Prijs negotiable
Verpakking Details Norm/op verzoek
Levertijd 2 weken van ARO
Betalingscondities TT/CC/Paypal
Levering vermogen 50K eenheden/week
Productdetails
Kanaalnummer 1 Frequentiebereik Gelijkstroom aan 18GHz
Piek maximum macht, 1500W
Markeren

roterende misstapring

,

de miniatuur door droeg misstapring

,

1 Ring van de kanaalhf de Roterende Misstap
Productomschrijving
1 Kanaals HF Draaibare Sleepring 1500W 18 GHz
RF Draaibare Sleepring Beschrijving
RF draaikoppelingen zijn ontworpen voor continu roterende apparaten en zenden hoogfrequente en hoge-snelheidssignalen van stationaire naar roterende componenten. Deze sleepringen hebben een compacte structuur voor eenvoudige integratie in verschillende apparaten, met betrouwbare prestaties en uitstekende afscherming.
RF coaxiale connectoren bieden extra signaalverwerkingsmogelijkheden, waaronder filtering, fasemodulatie, frequentiemenging, demping en detectie. Met lage VSWR en minimaal signaalverlies voldoen deze componenten aan de veeleisende eisen van wapensystemen en precisie meetinstrumenten.
Technische Specificaties
Kanaal 1
Frequentiebereik DC tot 18 GHz
VSWR, max 1.20@ 0 tot 6 GHz; 1.25@ 6 tot 12 GHz; 1.35@ 12 tot 18 GHz
VSWR Variatie 0.03
Invoegverlies 0.25 dB@ 0 tot 6 GHz; 0.35dB@6 tot 12 GHz; 0.50dB @12 tot 18 GHz
Invoegverlies Variatie 0.04dB
Fase, max 1°
Piekvermogen, max 1500W
Gemiddeld vermogen, max 200W@1 GHz; 30W@18GHz
Werksnelheid, max 100 RPM
Connectortype SMA Female (50Ω)
Contactmateriaal Berylliumkoper
Connectormateriaal Roestvrij staal
Axiale Belasting van Eindoppervlak, max ±2N
Radiale Belasting van Eindoppervlak, max ±2N
Startkoppel 0.5Ncm, max
Werkkoppel 1Ncm, max
Gewicht 10g
Werktemperatuur -40~+70℃
Vochtigheid 85%
Beschermingsgraad IP40
Levensduur 0.5 miljoen omwentelingen
Omtrektekening
1 kanaal HF roterende slip ring met 1500W piekvermogen en 18 GHz frequentiebereik 0
Omtrektekening - LPHF-01A
Productweergave
1 kanaal HF roterende slip ring met 1500W piekvermogen en 18 GHz frequentiebereik 1
Productweergave - LPHF-01A
