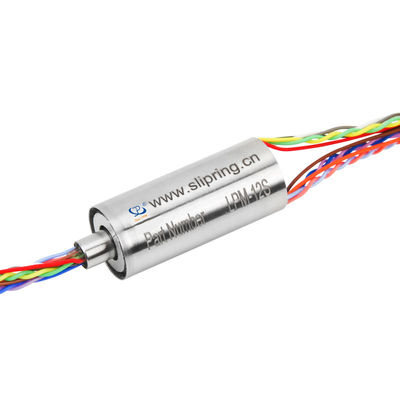

Compact 12 Circuit Capsule Slip Ring voor LVDS-signalen met goud-goudcontact
Productdetails
| Spanningswaarde | 7VAC/DC | Diëlektrische sterkte | Voorbij 500V@50Hz |
|---|---|---|---|
| Isolatie | 100MΩ@100VDC | Elektrisch geluid | 1mΩ min |
| Voordeel | Compact pakket. | Sollicitatie | Robotica, roterende sensoren |
| Huidige beoordeling | 6 circuits@lvds signalen; 4 circuits@ 2A; circuits@ 2 andere signalen | ||
| Markeren | compacte misstapring,minimisstapring,7VAC minimisstapring |
||
Productomschrijving
LVDS-signalen van de capsule slip ring 12 circuit
Compacte 3D-scanner slip ring voor LVDS-signaaloverdracht
Deze precisie-glijring is ontworpen voor elektromechanische systemen die een continue, ongebreidelde rotatie vereisen bij het overbrengen van vermogen en gegevens van stationaire naar roterende structuren.Het JINPAT LPM-12S-model vertegenwoordigt geavanceerde signaaltransmissie technologie in een compacte vormfactor.
Belangrijkste kenmerken
- Verzendt LVDS-signalen via 6 speciale circuits
- 4 schakelingen voor 2A-stroomoverdracht
- 2 extra schakelingen voor andere signaalsoorten
- Speciale behuizing van roestvrij legering voor lichte duurzaamheid
- Gold-to-gold contacten voor een verlengde levensduur van 100 miljoen rotaties
- Compacte afmetingen: 12,8 mm diameter * 30 mm lengte
- Verplichting tot lage bedrijfsspanning van 7 V wisselstroom/stroom
Technische specificaties
| Werksnelheid | 0-300 rpm |
| Aantal circuits | 12 totale circuits |
| Standaardspanning | 7V wisselstroom/stroomstroom |
| Huidige rating | 6 circuits voor LVDS-signalen; 4 circuits @ 2A; 2 circuits voor andere signalen |
| Temperatuurbereik | 0°C tot +65°C |
| Contactmateriaal | Van goud naar goud |
| Grootte van lood | 28# zilver geplatte koper |
| Leidinglengte | Standard 250 mm (9.843 inch) |
| Dielectrische sterkte | ≥ 500 VAC @ 50 Hz, tussen elk circuit |
| Isolatieweerstand | 100 MΩ @ 500 VDC |
| Elektrisch lawaai | 1mΩ Min |
Toepassingsvoorbeeld
